首頁>>產品中心>>干式變壓器SCB10系列35kv級干式變壓器
SCB10系列35kv級干式變壓器
分享到:

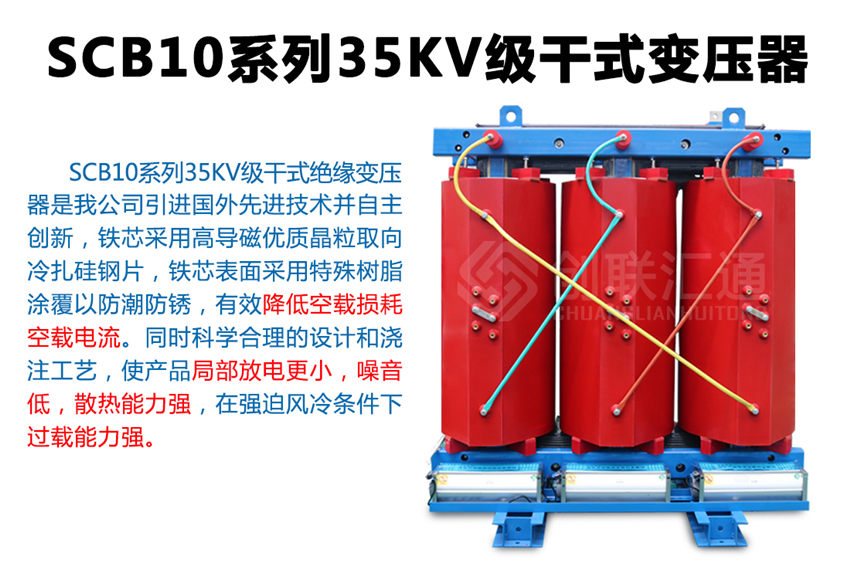

SCB10系列35kv級干式變壓器

【額定容量】:50-2500kva      【額定電壓】:35kv
【聯結組別編號】:Dyn11,Yyno

產品價格 ??
產品用途

    SC(B)10系列環氧樹脂澆注變壓器廣泛用于高層建筑、石油化工廠、發電廠、鐵、車站、碼頭、醫院、學校、機場等人口集中重要場所及組合式變電站。

全國24小時銷售熱線:13263317831





產品概述
 SC(B)10系列35KV環氧樹脂干式變壓器新一代節能產品,該系列配電變壓器產品使用在變壓器電壓直接從35KV電網轉變為400V配電的特殊場合,可減少10KV輸變電環節,使運行維護費用明顯降低。35KV級無勵磁調壓配電變壓器產品通過了家級鑒定,確立為高新技術產品。 產品具有損耗低、阻燃性好、承受短路能力強、體積小、噪音低、耐雷電沖擊性能好,溫度分布均勻等優點,而且由于環氧樹脂干式變壓器不使用變壓器油,不會產生油污染,無爆炸危險。產品可作為配電變壓器廣泛適用于電力系統城網改造,也可用于高層建筑、機場、車站、港口、地鐵待對消防、環保有嚴格、特殊要求的多種場合。

產品結構:
35KV環氧樹脂干式變壓器主要由變壓器鐵芯,變壓器繞組,變壓器絕緣、變壓器引線,變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制,低壓繞組采用箔式繞制結構,較大容量變壓器留有通風氣道,繞制完成后進行真空干燥,澆注固化過程嚴格按照工藝要求進行操作,使線圈內無氣泡、空穴,變壓器產品達到優質運行效果。

鐵芯:
該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片,并采用先進的硅鋼片剪切線、45°全斜接縫階梯進迭片,芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等先進工藝,鐵芯表面采用環氧樹脂包封,減小了漏磁影響,有效改善了磁路分布,降低了鐵芯噪聲、空載損耗和空載電流,使得配電變壓器產品外觀質量大大提高。

高壓繞組:
高壓繞組采用分段分層式,大大的降低了繞組層間電壓,采用帶填料環氧樹脂真空澆注成型,減小了繞組內部局部放電量,提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布,增加耐壓強度,繞組表面采用玻璃纖維網格布填充,增強了線圈的機械強度,提高了配電變壓器產品抗短路的能力,線圈永不開裂。

低壓繞組:
低壓繞組采用箔式結構,線圈采用軸向冷卻風道,增強散熱能力,配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布,端部采用環氧樹脂封灌,整體固話成型。

產品特點
1、阻燃 ,環氧樹脂作為SCB10干式變壓器絕緣材料本身難燃,不會在發生火災時助燃。
2、防潮和耐塵,SCB10干式變壓器繞組表面噴涂三防漆,在塵埃、潮濕等惡略環境下,對干式變壓器不會產生影響。
3、結構堅固,SCB10干式變壓器繞組采用環氧樹脂澆注固化成型,機械強度高,抗短路能力強。
4、過負載能力強,SCB10干式變壓器絕緣等級為F級,耐熱等級高,超名牌額定值運行能力提高。
5、維護便捷,SCB10干式變壓器無需用變壓器油,長期停運后通電干燥處理即可。

 使用環境:
1、海拔高度:≤1000 m。
2、環境溫度:
最高氣溫:+40℃;
最低氣溫:-40℃;
最高月平均氣溫:+30℃;
最高年平均氣溫:+20℃;

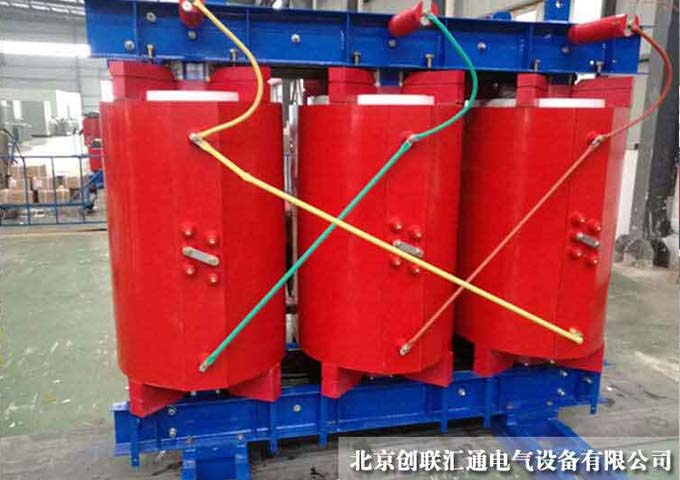

產品圖片



產品參數


變壓器型號


額定

容量(KVA)


聯結



標號


電壓組合(kV)


損耗(W)


空載

電流

(%)


短路

阻抗

(%)





分接

范圍











SCB10-50/35


50


Dyn11



Yyn0


35

|

38.5


±5%,±2×

2.5%



+3×2.5%

-1×2.5%


0.4


500


1500


2.8


6.0


SCB10-100/35


100


700


2200


2.4


SCB10-160/35


160


880


2960


1.8


SCB10-200/35


200


980


3500


1.8


SCB10-250/35


250


1100


4000


1.6


SCB10-315/35


315


1310


4750


1.6


SCB10-400/35


400


1530


5700


1.4


SCB10-500/35


500


1800


7000


1.4


SCB10-630/35


630


2070


8100


1.2


SCB10-800/35


800


2400


9600


1.2


SCB10-1000/35


1000


2700


11000


1.0


SCB10-1250/35


1250


3150


13400


0.9


SCB10-1600/35


1600


3600


16300


0.9


SCB10-2000/35


2000


4250


19200


0.9


8.0


SCB10-2500/35


2500


4950


23000


0.9


以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
