首頁>>產品中心>>箱式變電站ZGS11-120.4預裝式變電站
ZGS11-120.4預裝式變電站
分享到:

ZGS11-120.4預裝式變電站

【額定容量】:50-1250KVA              【額定電壓】:10kv
【聯結組別】:Dyn11或Yyn0
產品價格 ??
產品用途

     用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用點等場所。

全國24小時銷售熱線:13263317831

一、產品用途

    ZGS11-12/0.4預裝式變電站是產化美式箱變。該產品作為電纜化配電網中重要的供電單元,集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品,廣泛應用于城鄉配電網之中。
    該產品將高壓負荷開關、高壓熔斷器置于變壓器油中,具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構,配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我電網的實際要求,公司又推了插拔型下式熔斷器,熔絲的熔斷不影響變壓器油的性能。根椐低壓饋出要求的復雜程度,
    ZGS11-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式,使用戶和設計單位在選型時,做到更靈活、更經濟。

二、使用環境

    1、環境溫度:最高氣溫 +40℃,最低氣溫 -30℃;
    2、海拔:≤1000m;

    3、風速:相當 34m/s(不大于700pa);
    4、濕度:日相對濕度平均值不大于95%,月相對濕度平均值不大于95%;
    5、防震:水平加速不大于 0.4m/s;垂直加速度不大于 0.15m/s;
    6、安裝地點傾斜度:不大于 3°;
    7、安裝環境:周圍空氣不受腐蝕性、可燃性氣體等明顯污染,安裝地點無劇烈震動;
    8、訂購本產品超出上述條件的規定時,可與本公司協商。

三、產品優點

1.結構緊湊,體積小,僅為同容量產歐式箱變的1/3~1/5左右,大大減少占地研積。
2.全密封,全絕緣結構,無需絕緣距離,可靠保護人身安全。
3.高壓接線即可用于環網,又可用于終端,供電方式靈活,可靠性高。
4.變壓器性能卓越;低損耗、低噪音、低溫升;過載能力強,抗短路,耐沖擊能力強。
5.滿足各種低壓饋出要求,可按方案選擇,亦可自行設計。
6.電纜頭有200A肘型插頭及600A“T”型同定式電纜接頭兩種,均可配置全絕緣氧化鋅避雷針器,200A型電纜頭可以帶負荷插拔,又可以起到隔離開關的作用。

四、結構特點

      箱殼骨架結構采用槽鋼及角鋼制造,有較高的機械強度,外殼采用鋁合金板等材料制造,表面光滑平整,產品美觀大方,且具較好的防腐性能。箱體的基座高出地基300~600mm。
      柜殼所有的門均向外開,開啟角度大于90°,且設定位裝置。并裝有把手、暗閂和能防雨、防堵、防銹的暗鎖。箱體均為全密封防盜結構;為保證在一般周圍空氣溫度下運行時,所有的電器設備的溫度不超過其最大允許溫度,箱體設有足夠的自然通風口和隔熱措施。預裝式變電站的箱體設有專用接地導體,該接地導體上設有與接地網相連的固定連接端子,其數量為兩個以上,有明顯的接地標志。接地端子為直徑不小于12mm和銅質螺栓。接地導體采用銅帶,其電流密度不大于200A/mm2載面不小于30mm2,并保證流過最大短路電流時不發生過熱或影響周圍物體的安全。專用接地導體所承受的動、熱穩定電流應與高壓配電裝置的接地方式相配合。

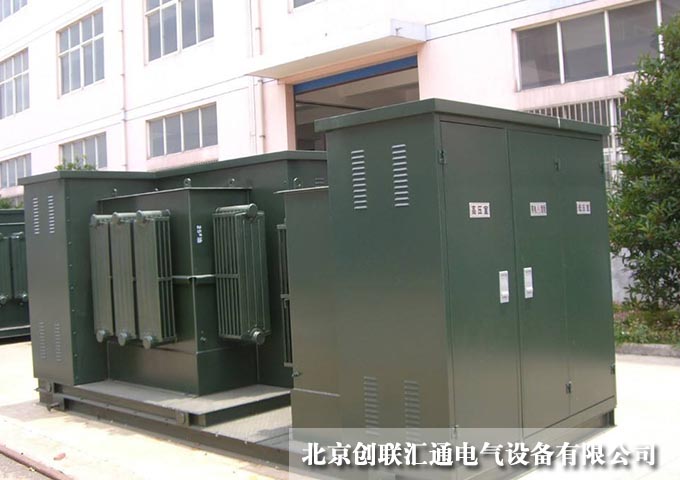

產品圖片


產品參數

名稱

單位

高壓電氣設備

變壓器

低壓電器設備

額定單位

KV

12

10/0.4

0.4

額定電流

A

630

72/1800



額定頻率

Hz

50

50

50

額定容量

KVA



50-1250



Tmin工頻耐受電壓

KV

對地、相間42、斷口48

35/28

2.5/2.0

雷電沖擊時受點壓

KV

75

75



殼體防護等級





全封閉

IP23

噪音水平

dB



油變〈55



以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
